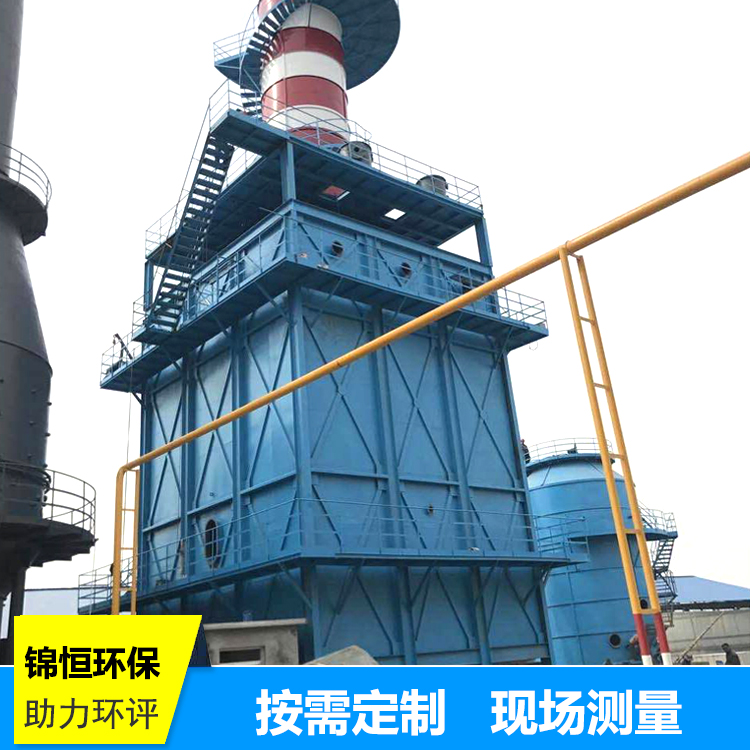

静电湿式除尘器|静电湿式净化设备工作性能稳定-泊头锦恒环保

【静电湿式除尘器的工作原理】
静电湿式除尘器的基本原理和干式静电除尘器的原理基本相同，都要经过荷电、收集和清灰三个阶段。干式和湿式烟气环境不同，直流高压电使阴极线附近空间气体电离，粉尘颗粒荷电后在电场力作用下移动并沉积在集尘阳极表面，干式电除尘器（ESP）硬振打清理粉尘，湿式电除尘器（WESP）用集尘阳极表面水膜或冲洗处理粉尘。湿式电除尘器是用电除尘的方法分离气体中的气溶胶和悬浮尘粒，主要包括以下四个复杂而又相互有关的物理过程：
（1）气体的电离。
（2）气溶胶、悬浮尘粒的凝并与荷电。
（3）荷电尘粒与气溶胶向电极移动。
（4）水膜使极板清灰。
【静电湿式除尘器的结构特点】
1、阳极管组（模块）
阳极管束组由内切圆Ø360正六边形阳极管采用阻燃玻璃钢，整体性好，强度高、阳极管的同心度、平行度高。
2、阴极系统　
阴极系统包括阴极电晕线及阴极线配套整体阴极线固定框架、连接螺栓；阴极框架采用316L。
阴极线为芒刺极线，材料为316L。提高比电流和电场强度其效率性及_性可很好的满足新型湿式除尘装置使用要求。同时，阴极线下端考虑整体阴极线固定的措施，能较好满足高操作气速的要求。
3、绝缘子室及高压进线箱
静电湿式除尘器供电区在塔体的顶部，配独立绝缘子箱，其中有一个带引线的绝缘箱，下部固定阴极框架。绝缘箱采用大口径的瓷套管与特殊的密封材料绝缘箱顶盖和筒体采用硅酸铝纤维内保温，箱体绝缘性可靠、省电。
4、冲洗水系统
阳极管上部设间断喷淋装置，使用工艺水池的清水，对阳极管及除雾器进行冲洗。根据实际运行工况，每24小时冲洗5分钟。冲洗水及冲洗物直接进入吸收塔循环水池。
5、电加热系统

型号规格	CDPK-10/2单室两电场10m2	CDPK-15/3单室三电场15m2	CDPK-20/2单室两电场20m2	CDPK-30/30单室三电场30m2	CDPK-45/3单室三电场45m2	CDPK-55/3单室三电场55m2	CDPK-67.5/3单室三电场67.5m2	CDPK-90/2单室三电场90m2	CDPK-108/30单室三电场108m2
										技术性能
电场有效断面积（m2）		10.4	15.6	20.25	31.25	44.43	56.8	67.54	90	108
处理气体量（m3/h）		26000 -36000	39000 -56000	50000 -70000	67000 -112000	110000 -160000	143000 -200000	178000 -244000	210000 -324000	272000 -360000
总收尘面积（m2）		316	620	593	1330	1960	3125	3739	454	5324
_允许气体温度（℃）		＜250
_允许气体压力（Pa）		＋200--200
阻力损失（Pa）		＜200	＜300	＜200	＜300	＜300	＜300	＜300	＜300	＜300
_允许含尘浓度（g/Nm3）		30	60	30	80	60	80	80	80	80
设计除尘效率（%）		99.5	99.7	99.5	99.8	99.8	99.8	99.8	99.8	99.45 -99.8
设备外型尺寸（长×宽×高）		11440 ×4016 ×10784	15730 ×4960 ×10096	12376 ×5662 ×11765	18268 ×6196 ×12599	20080 ×8270 ×14604	23942 ×8686 ×16531	24620 ×9290 ×19832	25180 ×9700 ×17200	25180 ×9700 ×19200
设备本体总重量（		43.5	84	68.7	104.36	134.66	162	197.5	240	314.2
